Технические описания
металлообрабатывающего, электроэрозионного, прессового, сварочного и иного оборудования ООО «ПЛАЗМА» (г. Альметьевск, Татарстан)
- Токарно-фрезерный станок DMG — Mori CTX Alpha 500 (Германия)
Универсальная токарно — фрезерная обработка.
Максимальные диаметр/длина обработки, мм: 200/500;
противошпиндель и револьверная головка с приводными инструментами для 6-сторонней комплексной обработки;
ось Y для комплексной обработки с ходом до ± 40 мм;
интегрированные мотор-шпиндель и ось C разрешением 0,001°;
обработка прутка диаметром до 65 мм;
современная 3D-система управления с системой SIEMENS.
- 5 — осевой токарно — фрезерный станок с ЧПУ для 5 — осевой обработки DMG — Mori CTX Gamma 2000 TC (Германия)
Универсальная одновременная 5 — ти осевая токарно — фрезерная обработка на самом высоком уровне.
Максимальные диаметр/длина обработки, мм: 700/2000;
противошпиндель и поворотная голова с приводными инструментами для 6 — сторонней комплексной обработки;
инструментальный магазин для 80 инструментов;
специальный инструментальный магазин для длинномерного инструмента;
люнеты с диапазоном диаметров зажимаемых деталей 20 — 165 мм и 125 — 460 мм;
фрезерная и токарная обработка с эксцентриситетом, фрезерование зубьев методом обкатки;
ось Y для комплексной обработки с ходом до ± 210 мм;
интегрированные мотор-шпиндель и ось C разрешением 0,001°;
задняя бабка, управляемая от ЧПУ;
система измерения инструмента в рабочей зоне;
система измерения заготовки касанием «Renishaw» во время обработки;
современная 3D-система управления с системой SIEMENS.
- 5 — осевой фрезерный станок с ЧПУ для 5 — осевой обработки DMG — Mori DMU65 monoBOCK (Германия)
Универсальная одновременная 5 — ти осевая фрезерная обработка на самом высоком уровне.
Ход по осям X / Y / Z, мм: 735 / 650 / 560;
объем рабочей зоны, дм3: 268;
макс. размеры заготовки, мм: 800х500;
наклонно-поворотный стол (поворотная/неповоротная часть), мм: ø 650 / 800;
загрузка, кг: 600;
инструментальный магазин для 90 инструментов;
система измерения инструмента в рабочей зоне;
система измерения заготовки касанием «Renishaw» во время обработки;
современная 3D-система управления с системой SIEMENS.

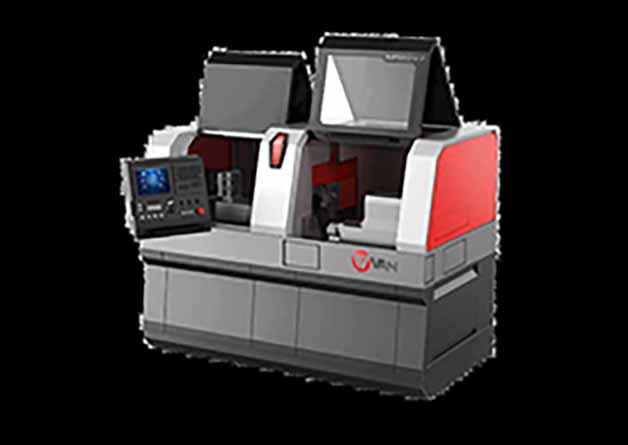

- Двухканальный автомат продольного точения VAN Makina MR20 — V7
Макс/мин диаметр прутка-заготовки: Ø20/4 мм.
Основной шпиндель с перемещением по осям X, Y, Z.
5 позиций приводного инструмента.
Контршпиндель с перемещением по осям X, Y, Z.
8 приводных позиций инструмента.
- Электроискровой координатно-прошивочный станок-«супердрель» с ЧПУ ELENIX CT500FX (Япония)
Сверление отверстий диаметром от 0,3 до 6,0 мм в электропроводящих материалах любой твёрдости.
Шпиндельная головка для работы с электродами диаметрами, мм: 0,3-6,0;
макс. глубина сверления электродом ø3,0 мм при перевороте детали, мм: 600;
осевые перемещения шпинделя XYZW, мм: 550x380x600х700;
макс. высота между раб. столом и электродом, мм: 700;
макс. длина электрода, мм: 400;
внутренние размеры ванны станка, без учёта наклонно-поворотного стола мм: 800 x 600;
макс. допустимая нагрузка на наклонно-поворотный стол / стол станка, кг: 20 / 300;
наклонно-поворотный стол с ЧПУ, мм: ø250;
рабочий стол станка без учета наклонно-поворотного стола, мм: 550х400;
программно-управляемые оси X, Y, Z, W;
функция контроля выхода электрода в полость;
функция поиска касания в трёх направлениях.
- Прецизионный электроискровой проволочно-вырезной станок с ЧПУ Sodick ALC 600 G Premium (Япония)
Электроэрозионная проволочно — вырезная электроэрозионная обработка электропроводящих материалов любой твердости с прецизионной точностью и образованием реза постоянного сечения электрод-инструментом (проволокой).
Осевые перемещения XYZ, мм: 600x400x350;
максимальные размеры детали, мм: 800х570х280;
максимальный вес детали, кг: 500;
измерительные линейки с дискретностью по осям X,Y,U,V, мкм: 0,01;
система зеркального выхаживания в воде.
- Электроэрозионный координатно-прошивочный станок с ЧПУ, линейными сервоприводами по осям X,Y,Z и синхронизацией работ по 6-ти осям Sodick AG60L LN2 (Япония)
Электроэрозионная обработка глухих форм и каналов сложной конфигурации в заготовках из электропроводящих материалов любой твердости с прецизионной точностью в инструментальном и т.п. производствах медными или графитовыми электродами.
Осевые перемещения XYZ, мм: 600 x 420 x 370;
керамический стол, мм: 750 x 550;
компьютерный ЧПУ-генератор с 3D — программированием;
измерительные линейки с дискретностью 0,01 мкм по осям ZXY;
электронная система быстрой полировки выше Ra 0,1 мкм;
ось С+ шпиндель вращения до 20 об/мин.
- Портальная электронная координатно-измерительная машина Carl Zeiss CONTURA 7/7/6 (Германия)
Контроль формы и расположения поверхностей и прецизионные измерения с максимальной скоростью и высоким качеством полученных результатов.
рабочая область (максимальные размеры измеряемого объекта), длина/ширина/высота, мм: 1050/827/600;
диапазон измерений X/Y/Z, мм: 700/700/600;
размеры гранитной плиты в плане, мм: X700/Y700;
погрешность линейных измерений, мкм: 1,8 + L/300.
- Установка лазерной резки LC Professional M2 FO3015-4.0
Зона обработки лазер, мм: 3000х1500
Максимальная распределенная нагрузка на стол, кг: 2200
Параметры точности станка (с датчиками обратной связи):
точность позиционирования по осям X, Y, Z мм/м: ±0,1
повторяемость позиционирования по осям X, Y, Z, мм/м: ±0,05
Рабочее перемещение по оси Х, мм: 3000
Рабочее перемещение по оси Y, мм: 1500
Рабочее перемещение по оси Z, мм: 200
Скорость быстрых перемещений по осям X, Y, Z м/мин (синхронно): 170
Ускорения по осям X, Y, Z (синхронно) до 3g
Необслуживаемый иттербиевый волоконный лазер IPG YLS 4кВт
Длина волны: 1070 нм
Максимальная выходная мощность: 4000Вт
Толщины резки листового проката: угл. сталь до 20 мм, нерж. сталь до 10 мм, ал. сплавы до 6 мм.
- Гибочный пресс AD-S 30135
Система защиты F.AKAS FPBS (для верхней балки)
Компенсация прогиба стола моторизированная, управление через ЧПУ.
SKY 22 (Цветная графика — 22» дисплей)
Оси X = 650 mm X, R, Z1, Z2
Ход: 265 мм
Вырез в стойках (зев): 450mm
Просвет: 530 mm
Европейская система зажимов
60 mm держатель матрицы (только для европейских матриц)
Задний упор: Сервоприводы + Линейные направляющие + система ШВП
Пальцы заднего упора
Задний упор: Сервопривод
Скользящие передние опоры с линейной направляющей по всей длине
Защитные панели (боковые)
Верхний инструмент (пуансон) European P97.75.R08 (Один сегментированный)
Нижний инструмент (4-х ручьевая матрица) European M.460.85 (Один сегментированный)
Гибка листов толщиной до 6 мм, шириной до 3000 мм.
Страна производства: Турция, год выпуска: 2022
- Система ручной лазерной сварки LightWELD 1500, кабель 5 м
Базовый блок (лазер, контроллер, панель управления, интерфейсы подключения).
Габариты, мм — 316 х 641 х 534
Встроенный кабель (5м) для соединения с лазерным сварочным пистолетом
Специализированный иттербиевый волоконный лазер IPG 1500Вт с воздушным охлаждением, размещенный в базовом блоке:
5 м волокно доставки с диаметром жилы 50 мкм
Регулировка выходной оптической мощности 10% – 100%
Пилотный красный лазер
Промышленный контроллер, размещенный в базовом блоке:
осуществляет общий контроль всей системы, параметров лазера, параметров подачи газа и контроль цепей защитной блокировки.
Возможность управления с передней панели и по Ethernet через веб-страницу и графический интерфейс, с выбором программ.
Органы управления на передней панели:
поворотные ручки управления и индикаторы для управления выходной мощностью лазера, шириной шва в режиме Wobble, частотой колебаний в режиме Wobble;
кнопки выбора режима сварки;
индикаторы состояния системы;
ключ включения/выключения.
Ручной сварочный пистолет:
оптическая система позволяет получить на обрабатываемой детали лазерное пятно с диаметром 150мкм;
фокусное расстояние фокусирующей линзы 120мм;
коаксиальный пилотный красный лазер;
функция Wobble: линейное качание луча, ширина 0-5 мм, частота 0-300 Гц;
2х ступенчатое включение (курок);
встроенный датчик контроля соприкосновения с обрабатываемой деталью;
встроенное управление подачей технологического газа (поток регулируется в базовом блоке);
взаимозаменяемая сопловая насадка.
Подключения на задней панели:
разъём питания 220В, 1 фаза, 50/60 Гц, <20 А;
выход сварочного пистолета;
клемма контакта с деталью;
вход технологического газа (подача в базовый блок), трубка ½ дюйма;
выход технологического газа (подключение к ручному сварочному пистолету);
разъём для управления, подключения внешних блокировок и внешнего оборудования.
Аксессуары:
клемма контакта с деталью, провод 5 м.
- Сварочные аппараты ф. EWM (Германия)
1. Tetrix 300 AC/DC Comfort 2.0 puls 8
2. Drive XQ HP
- Установка для пескоструйной очистки деталей вращения

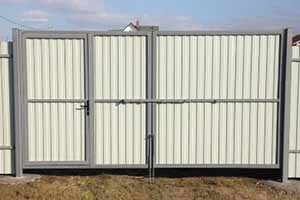

- Изготавливаем по эскизам или чертежам заказчика детали машин и металлоконструкции (ворота, калитки, заборы, ограждения, скамейки, лавочки, беседки, навесы, перила, решетки, подставки, мангалы и т.п.)
Основные преимущества нашего инновационного оборудования,
необходимого для любого современного производства:
высокая производительность, гибкость и легкость в управлении!
